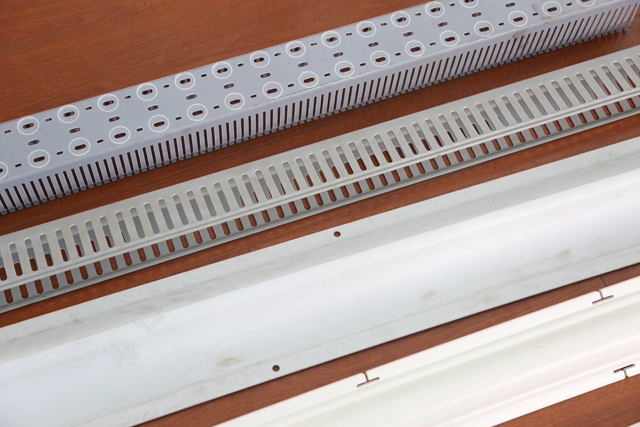

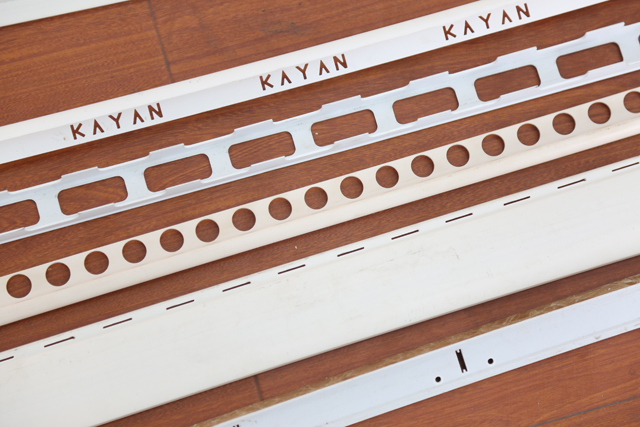

一、用途： 液壓式PVC線槽沖孔機主要用將PVC線槽沖出底孔及側孔。其自動化程度高，極大地減輕了工人的勞動強度。
二、主要技術參數 油泵電機功率：3KW ； 定長輸送電機功率：1.5KW； 油缸行程:25mm
三、工作原理

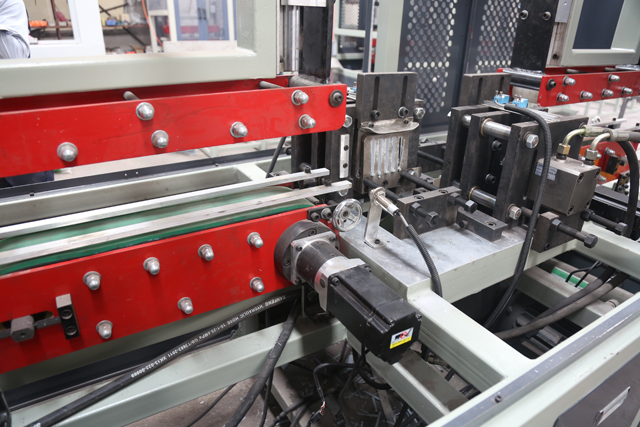

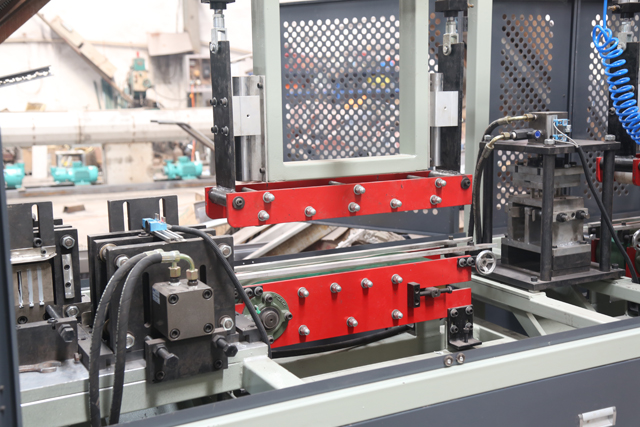

底孔沖孔機置于牽引機與切割機之間,側孔沖孔機置于存料平臺之后,如上圖. 線槽從牽引機出來后,由底部沖孔機上安裝的編碼器計長,底孔沖孔機裝有三個沖針(單孔,孔距45mm,三個孔就是135mm),當編碼器計長為135mm(編碼器脈沖數為250,轉輪周長為250mm,當編碼器脈沖數為135時,底孔沖孔油缸下壓,同時復位氣缸后退，當油缸下壓到底后由接近開關檢測到后上升，與此同時復位氣缸前進，將底孔沖孔平臺推回原位，當沖14次孔后輸出一個信號給切割機，切割機將線槽切斷，切斷后的線槽由后續線槽繼續前推，當線槽被推到側孔沖孔機線槽檢測開關處，前上履帶壓緊，伺服電機將線槽送入沖孔模內（前送距離在文本處可修改）側沖孔油缸前進，前進到位后由接近開關檢測到后退回，伺服電機將線槽定長前送70mm后側沖孔油缸再前進，前進到位后由接近開關檢測到后退回，當線槽離開檢測開關處后，前上履帶架上升，等下一根線槽進入履帶架內。如此往復30次后，后牽引迅速前送，延時2S后翻料架下翻，將線槽翻入堆放支承架處。
|
