一、用途
隨時PVC線槽生產技術的發展，如何提高生產效率成為每個線槽生產廠家的研究課題，我公司根據多年的線槽擠出生產技術經驗，研發出機械式線槽沖孔機，機組性能穩定，精度高，機身結構緊湊，傳動平穩，操作簡單，噪音低。采用全自動編程控制，生產效率高。
二、主要性能及規格
沖孔電機功率：3KW
沖孔方式：自動沖孔
沖孔規格：三面沖孔
沖孔模具材質：SKD
控制方式：PLC控制
三、主要結構說明
該機組主要由堆放臺，線槽送料氣缸、定長輸送機構（由氣動元件執行動作）、沖孔工作臺、沖孔臂、沖孔模具、曲軸及傳動系統、成品堆放架、控制電箱等部件組成。

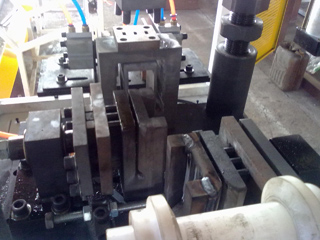

曲軸由傳動系統（電機減速機+三角帶）驅動，沖孔臂與曲軸傳動系統硬連接，曲軸的轉動帶動沖孔臂往復運動，沖孔模具動模與沖孔臂相連，定模安裝在沖孔工作臺上。
按啟動按鈕，啟動機器，人工將需沖孔的線槽送入定長輸送機構內，此時由光電開關檢測到線槽已進入，延時1-2S，定長輸送機構將線槽前送，定長輸送機構動作與沖孔臂往復運動同步動作（沖孔臂回程時定長輸送機構將線槽往前送54mm后停止前進，待沖孔臂進程時將線槽沖孔（側面每次沖三個孔，上面可根據需要可選擇沖孔距離為54mm倍數），沖完孔后沖孔臂回程過程中定長輸送機構將線槽往前送54mm后停止前進，如此往復循環工作。當?shù)谝桓�槽前進到離開堆放臺后，人工將下一根線槽放在堆放臺上，當?shù)谝桓�槽沖完后，線槽送料氣缸自動將線槽送入定長輸送機構內繼續沖孔，這樣一根接一根不停循環工作。沖完孔的線槽集中堆放在成品堆放架上，待人工包裝。
|

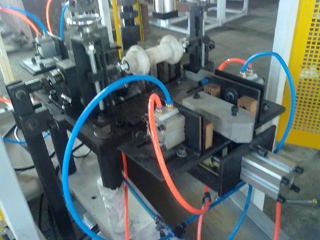

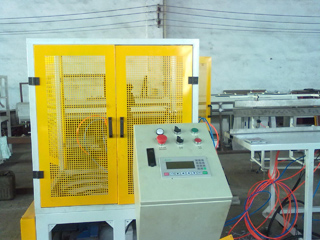

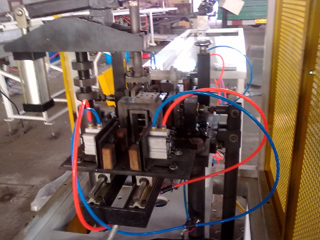

機械式PVC線槽沖孔機
